簡介：

本公司累積多年製造取出機的經驗，開發此高剛性之橫走式取出機，以因應精密及高速化產品之趨勢。若搭配橫出驅動為伺服馬達不只提升速度，並可做多點置料動作。

特點：

˙	高剛性之設計，即使高速行走也不振動。
˙	精心之機構設計，讓維護及保養變得簡單。
˙	氣缸元件及電磁閥採用日製品，行走順暢，壽命長。
˙	橫行由齒型皮帶傳動，運行安靜確實。

標準規格

型號	驅動方式	控制方式	使用空氣壓力	所需電力	取出角度	空氣消耗量(l)	適用成型機	機械重量
RTH-G60	氣壓缸 / 橫行馬達	微電腦控制	5~7 Kg/cm²	AC220V±10% 50/60Hz 2A	90^o固定	15	50~120 ton	202 kg
RTH-G60R						17.5	50~120 ton	214 kg
RTH-G70						16	80~200 ton	207 kg
RTH-G70R						19	80~200 ton	220 kg
RTH-G80						18.5	120~280 ton	220 kg
RTH-G80R						22	120~280 ton	235 kg
RTH-G90						36	200~350 ton	298 kg
RTH-G90R						42	200~350 ton	315 kg

型號	橫行行程 (mm)	升降行程 (mm)		引拔行程 (mm)		最大可搬重量	循環時間	取出時間
		主臂	副臂	主臂	副臂
RTH-G60	1200 mm	600	—	100	—	4 kg	8 Sec.	0.8 Sec.
RTH-G60R			650		100
RTH-G70	1200 mm	700	—	150	—	4 kg	9 Sec.	1.0 Sec.
RTH-G70R			750		100
RTH-G80	1400 mm	800	—	150	—	4 kg	10 Sec.	1.2 Sec.
RTH-G80R			850		100
RTH-G90	1400 mm	900	—	200	—	8 kg	12 Sec.	1.5 Sec.
RTH-G90R			950		100

備註：橫行伺服馬達(1軸)為選配。

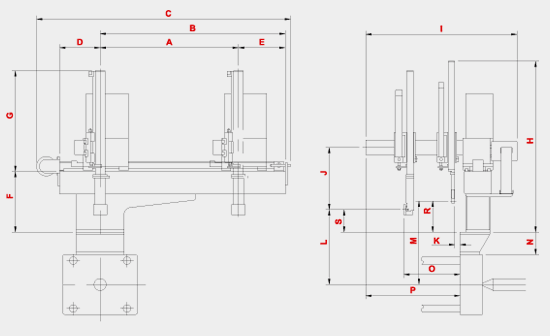

外觀尺寸

Unit：mm

機型	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	R	S
RTH-G60	1200	1470	1920	270	270	405	1120	1525	1050	410	—	600	—	150	—	625	—	150
RTH-G60R											35~235		650		245~510		200
RTH-G70	1200	1470	1920	270	270	405	1220	1625	1150	410	—	700	—	150	—	725	—	150
RTH-G70R											35~235		750		245~610		200
RTH-G80	1400	1670	2120	270	270	405	1370	1775	1300	410	—	800	—	200	—	875	—	150
RTH-G80R											35~235		850		245~760		200
RTH-G90	1400	1670	2120	270	270	505	1270	1875	1410	410	—	900	—	200	—	970	—	250
RTH-G90R											30~230		950		270~840		300
