簡介：

因應較低空間的廠房，更高速取料之需求，開發此高剛性、雙節倍速型橫走式取出機。若選配橫出驅動為伺服馬達，不只提升速度，並可做多點置料動作。

特點：

˙	雙節倍速之機型，適合空間較低廠房之應用。
˙	高剛性之設計，即使高速行走也不振動。
˙	使用進口之倍速傳動皮帶，壽命長，可降低生產成本。
˙	精心之機構設計，讓維護及保養變得簡單。
˙	氣缸元件及電磁閥採用日製品，行走順暢，壽命長。

標準規格

型號	驅動方式	控制方式	使用空氣壓力	所需電力	取出角度	空氣消耗量(l)	適用成型機	機械重量
RTL-G65D	氣壓缸 / 橫行馬達	微電腦控制	5~7 Kg/cm²	AC220V±10% 50/60Hz 2A	90^o固定	13	50~150 ton	182 kg
RTL-G65RD						14.5	50~150 ton	192 kg
RTL-G75D						13.5	80~220 ton	187 kg
RTL-G75RD						15.5	80~220 ton	197 kg
RTL-G85D						14	120~350 ton	192 kg
RTL-G85RD						16.5	120~350 ton	203 kg

型號	橫行行程 (mm)	升降行程 (mm)		引拔行程 (mm)		最大可搬重量	循環時間	取出時間
		主臂	副臂	主臂	副臂
RTL-G65D	1200 mm	650	—	100	—	3 kg	8 Sec.	0.8 Sec.
RTL-G65RD			700		100
RTL-G75D	1200 mm	750	—	100	—	3 kg	8.5 Sec.	0.9 Sec.
RTL-G75RD			800		100
RTL-G85D	1400 mm	850	—	150	—	3 kg	9 Sec.	1.0 Sec.
RTL-G85RD			900		100

備註：橫行伺服馬達(1軸)為選配。

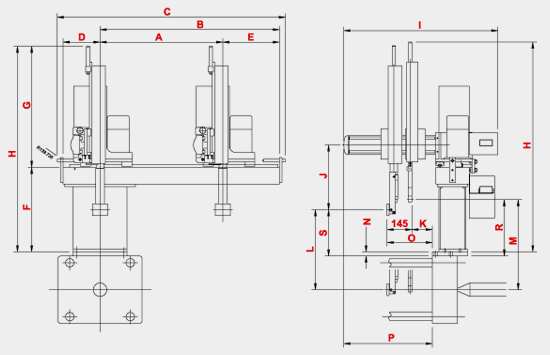

外觀尺寸

Unit：mm

機型	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	R	S
RTL-G65D	1200	1440	1750	220	240	500	720	1230	1020	385	—	650	—	25	—	565	—	275
RTL-G65RD											40~300		700		185~480		325
RTL-G75D	1200	1440	1750	220	240	500	770	1280	1140	385	—	750	—	25	—	685	—	275
RTL-G75RD											40~300		800		185~600		325
RTL-G85D	1400	1640	1950	220	240	500	820	1330	1200	385	—	850	—	25	—	745	—	275
RTL-G85RD											40~480		900		185~660		325

　
