簡介：

本公司累積多年製造取出機的經驗，開發此輕量高剛性之橫走式取出機，以因應精密及高速化產品之趨勢。若搭配橫出驅動為伺服馬達不只提升速度，並可做多點置料動作。

特點：

˙	高剛性之設計，即使高速行走也不振動。
˙	精心之機構設計，讓維護及保養變得簡單。
˙	氣缸元件及電磁閥採用日製品，行走順暢，壽命長。

標準規格

型號	驅動方式	控制方式	使用空氣壓力	所需電力	取出角度	空氣消耗量(l)	適用成型機	機械重量
RTL-G65	氣壓缸 / 橫行馬達	微電腦控制	5~7 Kg/cm²	AC220V±10% 50/60Hz 2A	90^o固定	14	50~150 ton	181 kg
RTL-G65R						16.5	50~150 ton	190 kg
RTL-G75						14.5	80~220 ton	186 kg
RTL-G75R						17.5	80~220 ton	195 kg
RTL-G85						15	120~350 ton	191 kg
RTL-G85R						18.5	120~350 ton	200 kg

型號	橫行行程 (mm)	升降行程 (mm)		引拔行程 (mm)		最大可搬重量	循環時間	取出時間
		主臂	副臂	主臂	副臂
RTL-G65	1200 mm	650	—	100	—	3 kg	8 Sec.	0.8 Sec.
RTL-G65R			700		100
RTL-G75	1200 mm	750	—	100	—	3 kg	8.5 Sec.	0.9 Sec.
RTL-G75R			800		100
RTL-G85	1400 mm	850	—	150	—	3 kg	9 Sec.	1.0 Sec.
RTL-G85R			900		100

備註：橫行伺服馬達(1軸)為選配。

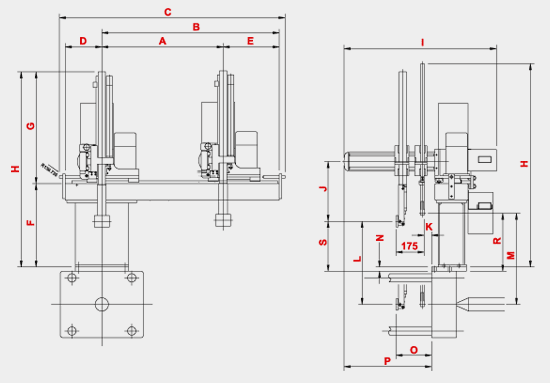

外觀尺寸

Unit：mm

機型	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	R	S
RTL-G65	1200	1440	1750	220	240	500	1100	1600	1045	360	—	650	—	25	—	655	—	300
RTL-G65R											45~350		700		220~500		350
RTL-G75	1200	1440	1750	220	240	500	1200	1700	1165	360	—	750	—	25	—	655	—	300
RTL-G75R											45~470		800		220~620		350
RTL-G85	1400	1640	1950	220	240	500	1300	1800	1225	360	—	850	—	25	—	835	—	300
RTL-G85R											45~530		900		220~680		350

　
